M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar
M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar

M50100D/M50120D/M50160D Pengisar Permukaan Paksi Mendatar

Alat mesin terutamanya sesuai untuk pengisaran ketepatan pelbagai bahan logam, seperti satah, langkah dan bentuk tertentu, dan digunakan secara meluas dalam automotif, elektronik, peralatan perubatan, jentera ketepatan, pembuatan acuan dan industri lain.
Dapatkan Sebut Harga Lebih Banyak Produk
PREV：M60120D/M60160D/M60120D Pengisar Permukaan Meja Paksi Mendatar
NEXT：Mesin Pengisar Permukaan Ketepatan M50100
  • pengenalan
  • Parameter
  • Jadual Konfigurasi Produk

  • Mesin pengisar permukaan meja segi empat tepat paksi mendatar M50100D adalah salah satu alat mesin berprestasi tinggi dengan pengisaran kawalan suapan CNC yang dibangunkan oleh syarikat kami. Reka bentuk struktur alat mesin adalah lebih munasabah, dan ketegaran alat mesin, pengekalan ketepatan dan kebolehpercayaan adalah hampir. Ia sesuai terutamanya untuk pengisaran ketepatan pelbagai bahan logam, serong dan bentuk tertentu, dan digunakan secara meluas dalam automotif, elektronik, aeroangkasa, peralatan perubatan, jentera ketepatan, pembuatan acuan dan industri lain.

    Ciri-ciri struktur:

    ● Mesin menggunakan meja kerja untuk bergerak ke kiri dan kanan, dan laju untuk bergerak ke hadapan dan belakang.

    ● Jadual menggunakan struktur rel panduan V berganda, yang boleh mengekalkan ketepatan mesin untuk masa yang lama melalui pengiktirafan ketepatan.

    ● Kepala pengisaran didorong oleh laluan pandu linear ketepatan pratekan dan skru bola ketepatan untuk memastikan suapan ketepatan tinggi.

    ● Bahagian hadapan dan belakang lajur juga didorong oleh laluan panduan linear ketepatan pra-tekan dan skru bola ketepatan untuk memastikan suapan berketepatan tinggi.

    ● gelendong ialah gelendong kepala pengisar halus, dan motor gelendong disambungkan terus dengan gelendong dengan gandingan elastik.

    ● Kawalan motor servo paksi Y/Z, boleh mencapai pengisaran automatik, meningkatkan kecekapan pemprosesan.

    ● Pam pelinciran automatik digunakan untuk melincirkan panduan skru untuk meningkatkan hayat haus.

    M50100D Penerangan fungsi mesin pengisar permukaan meja paksi mendatar segi empat tepat

    1. Mod kerja: manual, berterusan, separa automatik, automatik sepenuhnya

    2. Mod meja kerja: manual, automatik (kepala pengisaran sebelum dan selepas tekanan hidraulik, abaikan)

    3. Kepala pengisaran: berhenti, lari

    4. Hidraulik: berhenti, lari

    5. Pam air: berhenti, lari

    6. Jumlah langkah paksi Y: jumlah langkah depan paksi Y automatik dan langkah belakang

    7. Pengisaran automatik, paparan lebihan pengisaran.

    2. Kadar suapan Z pengisaran kasar: setiap jumlah suapan (unit UM)

    Pengisaran kasar Z Jumlah pengisaran: jumlah suapan (unit UM)

    Kadar suapan Z pengisaran: setiap suapan (unit UM)

    Pengisaran Z Jumlah pengisaran: Jumlah suapan (unit UM)

    Pengisaran ringan: tiada masa pengisaran suapan

  • baik hati

    Projek

    unit

    M50100D

    M50120D

    M50160D

    Skop kerja

    Saiz meja (L×W)

    mm

    1000×500

    1200×500

    1600×500

    Meja kerja bergerak ke kiri dan ke kanan

    mm

    1200

    1400

    1800

    Pukulan ke hadapan dan ke belakang meja

    mm

    560

    560

    560

    Kapasiti beban maksimum

    kg

    800

    900

    1100

    Jarak maksimum dari pusat roda pengisar ke permukaan meja

    mm

    710

    710

    710

    Meja kerja dan makan depan dan belakang

    Slot T meja

    mm

    3×16×160

    3×16×160

    3×16×160

    Kelajuan meja

    mm/min

    5-25

    5-25

    5-25

    Suapan automatik hadapan dan belakang

    mm

    0.1-10

    0.1-10

    0.1-10

    Kelajuan lintasan pantas ke hadapan dan ke belakang

    mm/min

    1200

    1200

    1200

    Suap naik turun

    Suapan roda tangan atas dan bawah

    mm

    0.002

    0.002

    0.002

    Suapan automatik atas dan bawah

    mm

    0.002-0.02

    0.002-0.02

    0.002-0.02

    Naik dan turun kelajuan lintasan pantas

    mm/min

    400

    400

    400

    Spindle roda pengisaran

    Kuasa kuda

    HP/KW

    7.5/5.5

    7.5/5.5

    7.5/5.5

    Roda pengisar: diameter luar × diameter dalam × ketebalan

    mm

    350×127×20-40

    350×127×20-40

    350×127×20-40

    Kelajuan roda pengisaran

    rpm

    1450

    1450

    1450

    Motor

    Motor depan dan belakang

    Kw

    1.8

    1.8

    1.8

    Motor atas dan bawah

    Kw

    1.8

    1.8

    1.8

    Hidraulik motor

    hp

    5

    5

    5

    Siram motor

    hp

    1/4

    1/4

    1/4

    Dimensi mekanikal

    Panjang

    mm

    3000

    3500

    4500

    lebar

    mm

    2450

    2450

    2450

    tinggi

    mm

    2400

    2400

    2400

    Berat peranti

    kg

    6000

    6500

    7300

    Keperluan kuasa

    Kw

    23

    23

    23

  • Konfigurasi standard

    Seri. Tidak.

    Nama

    1

    Kotak alat

    2

    Pemutar skru

    3

    chuck elektromagnet

    4

    Sepana roda pengisar

    5

    Roda pengisar

    6

    Pengapit roda pengisaran

    7

    Bingkai imbangan roda pengisaran

    8

    Mandrel imbangan roda pengisaran

    9

    Penyimpan roda

    10

    Tangki pemisah magnetik

    11

    Stesen janakuasa hidraulik

    Konfigurasi pilihan

    Seri. Tidak.

    Nama

    1

    Lembaran logam yang dilindungi sepenuhnya

    2

    Pengumpul habuk

    3

    Pembalut roda pengisaran automatik

    4

    Peranti penapis pita kertas

Kilang

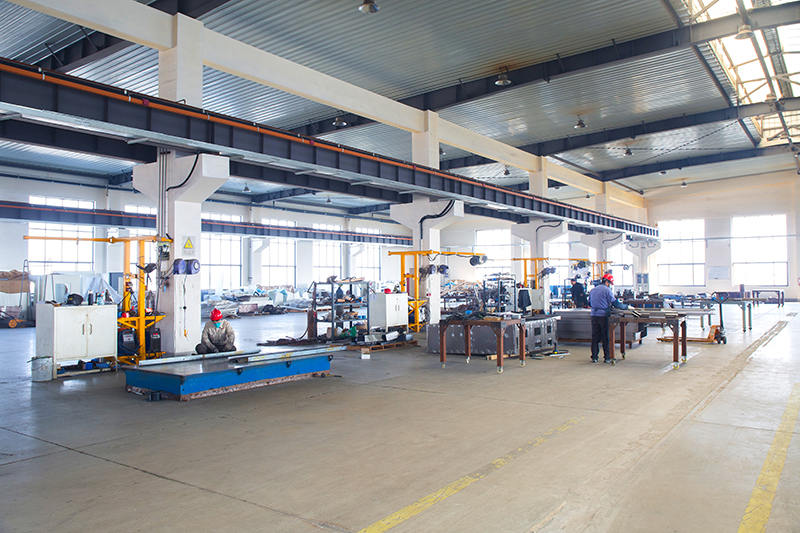

  • Peralatan kilang
  • Peralatan kilang
  • Peralatan kilang
  • Peralatan kilang
  • Tuang besi
  • Proses pengeluaran
  • Proses pengeluaran
  • Proses Pengeluaran


Produk Berkaitan

Tentang
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. milik Nantong Zhongnan Intelligent Technology Co., Ltd. Syarikat kumpulan itu memiliki Zhongnan CNC Marine Tool, teknologi Xinsheng CNC, dan anak syarikat lain.

Sejak penubuhannya pada tahun 2000, bermula dengan menghasilkan mesin pengisar permukaan, dan secara beransur-ansur berkembang menjadi pusat pemesinan CNC mewah dan pembuatan dengan barisan pengeluaran pusat pemesinan menegak CNC, pusat pemesinan gantri berketepatan tinggi, pusat pemesinan mendatar, mesin pengilangan mendatar menegak CNC, pusat kompleks memusing dan mengisar, mesin pengisar ketepatan CNC, barisan pengeluaran produk tuang dan barisan produk alat mesin lain. Syarikat kumpulan itu mempunyai barisan pengeluaran yang lengkap, mempunyai faundri profesionalnya sendiri, bengkel pemprosesan logam kepingan, bengkel mengecat, dll. Ia adalah pengilang profesional dengan produk yang diingini dan kekuatan teknikal yang kukuh dalam rantaian industri pemotongan logam domestik. Produk syarikat digunakan secara meluas dalam nilam, kereta, tenaga baru, pembuatan acuan dan bidang perindustrian lain.

Jiangsu Chuangjia mempunyai taman pengeluaran seluas 100,000 meter persegi. Terdapat lebih daripada 380 pekerja, 30 enjin kanan, dan 20 jurutera R&D. Syarikat kumpulan itu mempunyai pusat penyelidikan dan pembangunan teknologinya sendiri - Institut Penyelidikan mesin pengisar, dan telah membina pejabat reka bentuk CAD termaju domestik, memperoleh beberapa paten ciptaan bebas. Kapasiti pengeluaran meliputi keseluruhan rantaian pengeluaran pembuatan tuangan, pemesinan, pengecatan, pemasangan, pentauliahan, pemeriksaan, dan lain-lain.

Misi kami: "teknologi indah, mematuhi profesional". Konsep perkhidmatan kami ialah "inovasi, penciptaan, integriti, kualiti". Dengan ikhlas mengharapkan kerjasama menang-menang dengan anda dan mencipta perniagaan yang baik bersama-sama.
Sijil Kepujian
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
Berita
Maklum Balas Mesej

Pengetahuan Produk

Bagaimana anda mencapai prestasi pengisar permukaan Metal Master dari segi ketepatan, kelajuan dan kecekapan?

Jiangsu Chuangjia Machinery mengukur prestasinya Pengisar permukaan Master Logam dalam beberapa bidang utama.
Ketepatan: Toleransi: Syarikat menilai sejauh mana bahagian bersedia mematuhi telah menerima yang ditetapkan. Ini biasanya diukur menggunakan alat pengukur ketepatan seperti mikrometer dan blok tolok.
Kemasan permukaan: Kualiti kemasan permukaan dinilai menggunakan penguji kekasaran permukaan, yang menyediakan metrik seperti Ra (kekasaran purata) untuk menentukan kelicinan produk siap yang dibuat oleh pengisar permukaan Metal Master.
Kelantan:
Masa kitaran: Menjejaki masa yang diperlukan untuk melengkapkan kitaran pengisaran. Ini termasuk masa persediaan, masa pengisaran sebenar dan sebarang proses tambahan untuk dibandingkan dengan industri piawaian.
Kadar penyingkiran bahan (MRR): Mengira jumlah bahan yang dikeluarkan setiap unit masa untuk menilai seberapa cepat pengisar memproses bahan.
Kecekapan: Penggunaan: Memantau peratusan masa mesin terlibat secara aktif dalam pengisaran sebagai peratusan daripada jumlah masa operasinya. Penggunaan yang tinggi menunjukkan penggunaan mesin yang cekap.
Penggunaan tenaga: Menilai kecekapan digunakan tenaga pengisar dengan mengukur kuasa semasa operasi, dengan itu menilai kos operasi dan pemampanan pengisar permukaan Metal Master.
Analisis Masa Henti: Rekodkan masa henti pengisar permukaan Master Metal, sama ada disebabkan oleh isu penyelenggaraan atau operasi, untuk mengenal pasti kawasan untuk penambahbaikan dan mengurangkan ketidakcekapan.
Kualiti Output: Kecacatan: Menganalisis Kadar kecacatan pada bahagian yang dihasilkan. Semakin rendah kadar kecacatan, semakin tinggi kecekapan dan prestasi keseluruhan.
Maklum Balas Pelanggan: Mengumpul maklum balas pelanggan tentang prestasi produk siap membantu kepuasan dan mengenal pasti isu prestasi.
Analisis Perbandingan: Penandaarasan: Bandingkan metrik prestasi pengisar permukaan Metal Master dengan model pesaing dan industri piawaian untuk mengenal pasti kekuatan dan bidang untuk penambahbaikan.
Dengan menjejaki metrik ini secara sistematik, syarikat boleh memastikan pengisar permukaan Metal Master memenuhi piawaian tinggi untuk ketepatan, kelajuan dan kecekapan, akhirnya meningkatkan kualiti produk dan kepuasan pelanggan.
